Berikut ide-terbaru.blogspot.com akan membahas bagaimana cara untuk membuat kabel VGA dari kabel UTP. Hal ini sangat perlu untuk di ketahui.
Biasa nya kalau mau pasang proyektor di kantor, kampus atau sekolah pasti di butuhkan kabel VGA yang panjang sebab proyektor kebanyakan di gantung di atas, tapi kabel yang bawaan waktu beli cuman paling 1 meter lebih..

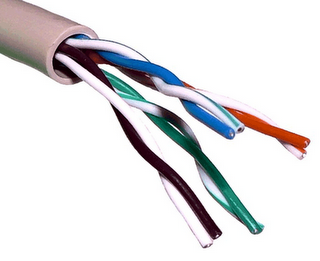

Di sini, sedikit sharing pengalaman gimana cara membuat kabel VGA sendiri, membuat nya saya menggunakan Kabel UTP (UnShield Twisted Pair) biasa nya kabel UTP ini dipakai untuk jaringan LAN..

Nah, Bahan-bahan yang diperlukan :
1. Kabel UTP, sepanjang yang diinginkan




















2. Konektor VGA male 15pin dan housing nya, 2 set
























Peralatan nya :
1. Solder
2. Timah Solder
3. Tang Potong

Oke, sekarang kita mulai...
Di Konektor VGA nya ada 15 pin dan ada urutan nya seperti gambar ini















kupas kulit kabel UTP nya sedikit lalu solder isi kabel UTP ke masing-masing Pin konektor VGA
Saat di solder Jangan ada kabel UTP atau timah yang berdempetan antara pin satu dengan pin lain nya
Ini urutan kabel ke pin nya :
Pin 1   : Orange
Pin 2   : Hijau
Pin 3   : Biru
Pin 4   : Kosong
Pin 5   : Kosong
Pin 6   : Putih Orange
Pin 7   : Putih Hijau
Pin 8   : Putih Biru
Pin 9   : Kosong
Pin 10 : Kosong
Pin 11 : Kosong
Pin 12 : Kosong
Pin 13 : Coklat
Pin 14 : Putih Coklat
Pin 15 : Kosong

Setelah di solder lebih kurang begini bentuk nya :




















Setelah dipastikan tak ada pin yang berdempet maka tutup konektor VGA dengan housing nya.
Lalu silahkan coba pasangkan ke proyektor dan coba.
Jika sudah muncul display dari proyektor maka Anda telah berhasil membuat kabel VGA sendiri :D

Semoga info nya bisa membantu teman-teman sekalian.
